G150

Centro de usinagem universal de 5 eixos

Sendo a máquina universal de menor porte, a G150 faz parte do conceito único do Módulo G da GROB e permite a clientes de diversos segmentos usinar com alta precisão.

Graças ao transdutor de curso em todos os eixos, o centro de usinagem de 5 eixos garante a máxima precisão para componentes complexos e impressiona com um conceito inovador de calibração e resfriamento.

Aeroespacial

Engenharia mecânica

Automotivo

Tecnologia em energia

Engenharia médica

Moldes de matrizes

Dados técnicos

Curso de usinagem

450/670/665

em eixos X/Y'/Z (mm)

Velocidades

50/40/60

máx. em eixos X/Y'/Z (m/min)

Diâmetro de contorno de interferência

580

(mm)

Outras especificações técnicas

Tempo de cavaco-a-cavaco t₁

2,6

Conforme VDI 2852 (s) de acordo com rotação (min^-1)

Tolerância de posicionamento

0,006

em eixos X/Y'/Z (mm)

Diâmetro da mesa

380

(mm)

Capacidade de carga da mesa

250/220

com/sem palete (kg)

Peso total

14.600/15.400

com/sem trocador de paletes (kg)

Comprimento da ferramenta no magazine de disco simples

265

HSK-40 / HSK-A63 (mm)

Resumo das vantagens

Alta produtividade

Maior disponibilidade

Boa visibilidade

Flexibilidade

Fácil manutenção

Construção compacta

Acesso otimizado

Serviço 24 horas por dia

Conceito de máquina exclusivo

Configuração horizontal do motofuso

A configuração horizontal do fuso permite o maior curso Z possível nessa categoria de máquina, bem como uma remoção de cavacos otimizada.

Disposição dos eixos

Três eixos lineares e dois rotativos possibilitam uma usinagem de 5 lados das peças, assim como uma interpolação simultânea em 5 eixos.

Usinagem de "ponta-cabeça"

A exclusiva disposição dos eixos da máquina permite, entre outras coisas, a usinagem de "ponta-cabeça" para um ótimo acesso à peça, bem como possibilidades praticamente ilimitadas na usinagem de peças.

Conceito de acionamento

O conceito de acionamento se baseia em dois fusos de esferas dispostos simetricamente e uma compensação de peso no eixo Y. Os motores de torque nos eixos A' e B'.

Estabilidade máxima

A disposição dos três eixos lineares minimiza a distância entre as guias e o ponto de trabalho (TCP), proporcionando uma rigidez consideravelmente elevada à máquina.

Maior dinâmetro de interferência (volteio)

A disposição única dos eixos permite um diâmetro de interferência (volteio) extremamente maior de 230º no eixo A'.

Conceito Túnel

O conceito "túnel" garante a possibilidade de rotacionar e usinar as maiores peças possíveis dentro de área de trabalho em qualquer ajuste dos eixos e sem colisões, mesmo utilizando ferramentas mais longas.

Alta tecnologia em dimensões compactas

Refrigeração eficiente

Refrigeração ativa de componentes/grupos que transferem calor

Eixo rígido do fuso

Devido aos mancais posicionados de forma otimizada perto do ponto de trabalho

Usinagem com sistemas de comando já conhecidos

Escolha entre sistemas de comando de máquinas SIEMENS ou HEIDENHAIN

Ergonômico e seguro

Visualização perfeita da usinagem através de um vidro de segurança laminado

Usinagem de "ponta-cabeça"

Com excelente queda de cavacos e carga térmica reduzida no componente

Exemplos de usinagem

Manga de eixo

Setor	Automotivo
Material	Alumínio
Motofuso	16.000 min^-1
Potência/torque	25 kW/32 Nm
Volume de remoção	20 %

Forma de garrafa

Setor	Moldes de matrizes
Material	Alumínio
Motofuso	30.000 min^-1
Potência/torque	40 kW/53 Nm
Volume de remoção	65 %

Flange de saída

Setor	Engenharia mecânica
Material	C45
Motofuso	12.000 min^-1
Potência/torque	40 kW/52 Nm
Volume de remoção	46 %

Pá de turbina

Setor	Aeroespacial
Material	Alumínio
Motofuso	16.000 min^-1
Potência/torque	25 kW/32 Nm
Volume de remoção	90 %

Encaixe para ossos

Setor	Engenharia médica
Material	Aço inoxidável
Motofuso	21.000 min^-1
Potência/torque	29 kW/39 Nm
Volume de remoção	81 %

Mesas giratórias articuladas

Há diversas opções de mesas giratórias para o G150 conforme as suas necessidades. Estas mesas giratórias baseiam-se na mais moderna tecnologia de acionamento e proporcionam alta dinâmica.

Mesa giratória eixo A'/B'

Escolha entre mesas giratórias com ranhuras em T paralelas (padrão) e mesas giratórias com sistema de fixação de paletes (opcional). Além do padrão com eixo A' e B', também estão disponíveis as opções eixo A' (sem eixo B') bem como eixo B' (sem eixo A') para a G150.

Variações da mesa giratória compacta

Devido ao design compacto da mesa giratória adaptada ao contorno do motofuso, obtém-se um ângulo de rotação ideal. Consequentemente, ferramentas com menor curso Z podem ser usadas para maior estabilidade, precisão e maior eficiência de usinagem na peça.

Variedades de fusos

Além da extensa gama de opções, os motofusos desenvolvidos e fabricados pela GROB são a primeira escolha no desenvolvimento de processos.

Variedades de motofuso

HSK-E40, 17,4 Nm, 42.000 min^-1
HSK-A63, 46,6 Nm, 12.000 min^-1
HSK-A63, 82,8 Nm, 12.000 min^-1
HSK-A63, 206 Nm, 16.000 min^-1
HSK-A63, 46,6 Nm, 21.000 min^-1
HSK-A63, 63 Nm, 30.000 min^-1

Motofuso com dispositivo de avanço transversal

O motofuso GROB com acionamento radial permite a produção de complexos contornos internos e externos com ferramentas acionadas.

Diagnóstico de fuso GROB (GSD)

A diagnose do motofuso GROB é um sistema para o monitoramento automático do estado do motofuso As vantagens incluem a vida útil prolongada do motofuso, o desgaste reduzido da ferramenta e uma manutenção programável.

Sistema GROB de reconhecimento de cavacos no fuso (SiS)

O sistema possibilita o reconhecimento antecipado de erros de fixação de ferramentas com base na presença de cavacos entre a face de encosto axial do HSK e o nariz do fuso (a partir de 10 μm).

Magazine de ferramentas

Magazine de disco simples
Magazine de disco duplo
Magazine de disco triplo

Painel de comando da máquina

Graças à interface de usuário multifuncional, o inovador painel de controle de máquina GROB⁴Pilot permite que o operador trabalhe confortavelmente na máquina. O processo de produção completo agora é exibido digitalmente desde o modelo CAD até a simulação NC diretamente no comando GROB⁴Pilot.

Características:

Vantagens:

Display multitoque de 24" para operação intuitiva
Visualizador de componentes 3D paralelo à operação da máquina
3D-SpaceMouse® para controle dos aplicativos CAD
Teclado otimizado para uma digitação mais fácil
Trackball como alternativa para uso da tela além de função multi-touch
Opcional: Pacote GROB⁴Pilot-Advanced com chave seccionadora multifuncional e joystick para movimento dos eixos

Aumento do conforto do usuário por meio de uma operação mais fácil da máquina
Programação CAD/CAM diretamente na máquina
Acesso à plataforma GROB-NET⁴Industry
Aplicações avançadas para aumento da eficiência
Possibilita uma produção sem papel

Soluções de automação

Abrangendo todo o seu portfólio de produtos, a GROB oferece componentes autoproduzidos para produção semi-automática e totalmente automática com os mais altos padrões de qualidade.

Sistema de troca de paletes

Possibilidade de configuração paralela ao tempo de usinagem da peça

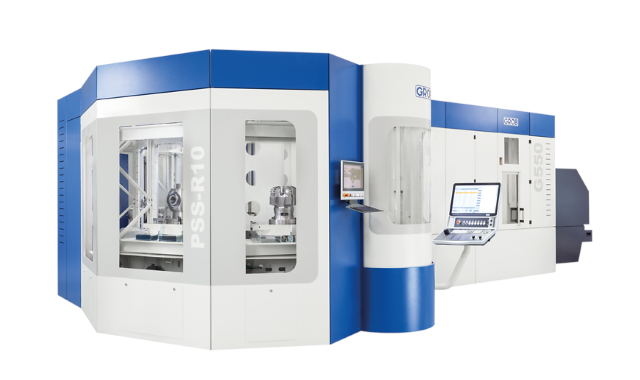

Sistema rotativo de armazenamento de paletes PSS-R

Entrada ideal em uma produção automatizada e altamente eficiente

Sistema linear de armazenamento de paletes PSS-L

Linha de produção automatizada e flexível para uma ampla variedade de operações de usinagem de peças

Célula robotizada GROB (GRC)

Para a máxima flexibilidade e individualização da sua produção

Opções de software

GSC-Advances (calibração cinemática)

Pacote completo de calibração da geometria da máquina, gestão da precisão e automação do processo de aquecimento.

Equipamentos para medição cinemática GROB

Todos os equipamentos de medição, que são necessários para realizar a calibração ou cinemática da máquina, estão reunidos nesta maleta.

Pacote de eficiência energética

Para a utilização energética mais eficiente através da redução do consumo de eletricidade em centros de usinagem universais 5 eixos com comando SIEMENS.

Torneamento por interpolação PLUS

É uma solução de software que permite a realização de qualquer operação de torneamento em um centro de usinagem universal GROB – mesmo em operações que não sejam coaxiais ao eixo B'.

Engrenagem de fricção

Para engrenagens externas com fresas
Ideal para as engrenagens nos eixos
Acesso frontal à peça dispensável

Chanfradura

Para engrenagens internas e externas com fresas para chanfrar
Acesso frontal à peça necessário

GROB-NET⁴Industry

Desde o planejamento à construção e daí à manutenção, o GROB-NET⁴Industry reúne módulos relevantes para o aumento da produtividade, oferecendo um pacote completo para uma produção moderna adaptada ao conceito de Indústria 4.0. Com os nossos aplicativos modulares Web do GROB-NET⁴Industry, você pode conectar e digitalizar os processos de produção de toda a fábrica, tornando a fabricação ainda mais eficiente.

Acessórios

Sistema de refrigeração de alta pressão

Bomba de alta pressão para líquido de refrigeração para gerar alta pressão; versão padrão: 23 bar. Alternativas: 5 - 40 bar ou 10 - 80 bar
Unidade de resfriamento para líquido refrigerante: resfriamento com circulação externa. Disponível para todas as três bombas do sistema de refrigeração de alta pressão

Skimmer

Para remover óleo hidráulico e/ou de lubrificação da superfície do refrigerador

Exaustão descentralizada da área de trabalho

Para manter a área de trabalho limpa com potência de aspiração ajustável
Potência de aspiração para G150: 600 m³/h

Sistema de medição a laser para ferramentas de fresamento

Medição a laser sem contato (óptico) de ferramentas rotativas (por ex.: fresas, brocas)
Medição e controle dos seguintes parâmetros de ferramenta: comprimento, diâmetro, ruptura, desgaste e estado de corte da ferramenta

Codificação de ferramentas

Permite o fluxo de dados entre a ferramenta e o comando da máquina
Redução dos tempos de preparação
Aparelho de gravação e leitura para ferramentas com sistema de codificação
Erros ao inserir os dados de ferramenta são evitados

Dispositivo para limpeza da ferramenta

Escovação e sopragem do cone e encosto axial da interface de ferramenta em paralelo ao tempo de usinagem
Equipamento de escovação/sopragem combinado patenteado pela GROB

Controle eletromecânico do comprimento da ferramenta

Controle de quebra através de um sistema tátil de verificação do comprimento da ferramenta
Processo de controle durante o processo de usinagem
Controle de quebra possível a partir de um comprimento de 100 mm

Painéis de comando portáteis

Seleção e movimentação dos eixos. avanço, avanço rápido e parada de emergência
Escolha entre aparelho de comando manual da SIEMENS, volante eletrônico HEIDENHAIN, unidade de controle HMO Panel da FANUC

Coluna luminosa

Coluna luminosa em três cores para sinalização do estado atual da máquina
Diferenciação entre operação automática (verde), atenção (amarelo) e falha (vermelho)
Opcionalmente disponível como coluna luminosa ou integrada ao painel da máquina

Apalpador de medição

Aplicações: alinhamento e medição de peças ou dispositivos de fixação; definição de ponto zero e pontos de referência para próxima usinagem; medição de cinemática da máquina (opcional)
Apalpador de medição com transmissão de dados por sinal infravermelho ou radiofrequência
Redução dos tempos secundários de preparação e medição
Aumento da precisão da usinagem
