GP1350
5-Achs-Fräs-Portal-Bearbeitungszentrum

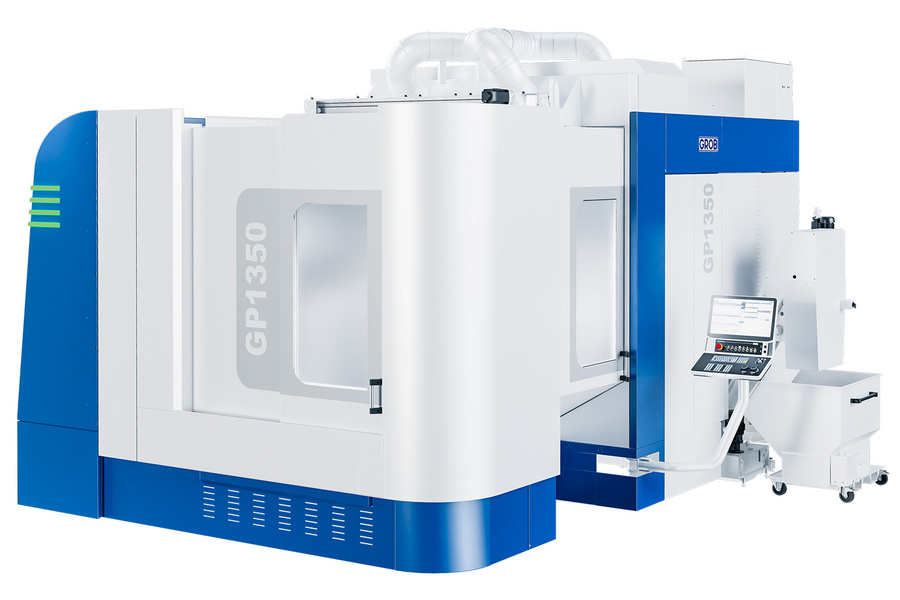

Die GP1350 ist ein leistungsstarkes 5-Achs-Fräs-Portal-Bearbeitungszentrum für die präzise Bearbeitung großer und komplexer Bauteile.
Dank dynamischer Achsen, stabiler, dämpfender Portalstruktur und hoher Werkzeugkapazität ermöglicht die Maschine maximale Produktivität bei gleichzeitig hoher Fertigungsflexibilität.
Aerospace
Maschinenbau
Automotive
Energietechnik
Werkzeug- und Formenbau
Technische Daten | |
|---|---|
| Arbeitswege in X-/Y-/Z-Achse [mm] | 1.400/1.950/1.100 |
| Geschwindigkeiten max. in X-/Y-/Z-Achse [m/min] | 60/50/50 |
| Werkstückabmessungen max. (ohne / mit Palettenwechsler) [mm] | Ø 1.400 x 1.100 / Ø 1.250 x 1.100 |
| Störkreisdurchmesser max. [mm] | Ø 1.750 x 1.650 *** |
| Span-zu-Span-Zeit t1 nach VDI 2852 (s) bezogen auf Drehzahl [min-1] | 4,7 |
| Positioniergenauigkeit in X-/Y-/Z-Achse [mm]* | 0,006 |
| Wiederholpräzision der Positionierung in X- / Y- / Z-Achse [mm]* | |
| Tischgröße [mm] | 1.250 x 1.000 |
| Werkstückgewicht max. (Tisch / Palette / Palettenwechsler) [kg] | 2.600/2.600/2.000 (3.600/3.600/2.600) ** |
| Werkzeuglänge max. [mm] | 500/900 ** |
*nach ISO 230-2:2014
**optional
*** Nur mit Einschränkung möglich
Technische Highlights der GP1350
Die GP1350 ist ein hochpräzises Portalbearbeitungszentrum mit 5-Achs-Technologie, das speziell für die Bearbeitung großer und schwerer Werkstücke entwickelt wurde.
Durch das stabile Portalkonzept, leistungsstarke Spindeln und eine große Werkzeugkapazität eignet sich die Maschine ideal für komplexe Fräsbearbeitungen mit hohen Genauigkeitsanforderungen.

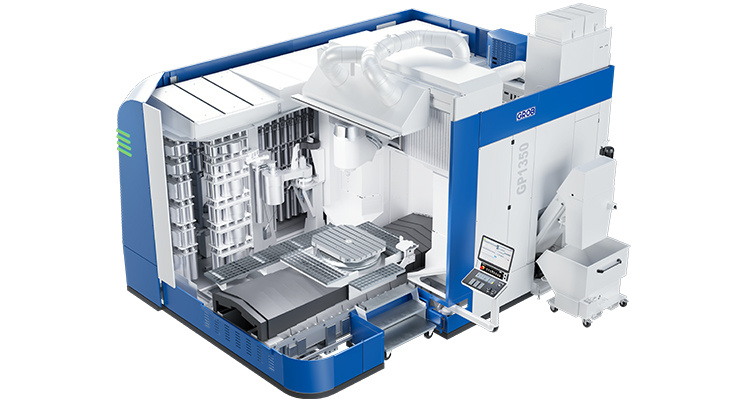

Werkzeugmagazin
Das integrierte Werkzeugmagazin ermöglicht eine besonders effiziente Fertigung:
- doppelte Reihenbelegung für optimale Raumnutzung
- dynamischer Doppelwechsel zur Spindel für kurze Werkzeugwechselzeiten
- ergonomisches Rüsten mehrerer Werkzeuge gleichzeitig
- bis zu 408 Werkzeugplätze
Leistungsstarke Spindeln & Achsen
- leistungsstarke Spindeln für hohe Zerspanleistung
- dynamische Achsbewegungen für kurze Bearbeitungszeiten
Flexibel & wirtschaftlich
- Universal-Fräskopf mit -2,5° Unterschnitt
- reduzierte Rüst- und Umspannzeiten
- Bearbeitung großer Werkstücke bei kompakter Maschinenfläche
Ready4Automation
Die GP1350 ist vollständig für automatisierte Produktionsumgebungen ausgelegt.
Mögliche Erweiterungen:
- Palettenwechsler
- Palettenspeichersysteme
- GROB-Robotersysteme (GMR)
1
Werkzeugmagazin
Das integrierte Werkzeugmagazin ermöglicht eine besonders effiziente Fertigung:
- doppelte Reihenbelegung für optimale Raumnutzung
- dynamischer Doppelwechsel zur Spindel für kurze Werkzeugwechselzeiten
- ergonomisches Rüsten mehrerer Werkzeuge gleichzeitig
- bis zu 408 Werkzeugplätze
2
Leistungsstarke Spindeln & Achsen
- leistungsstarke Spindeln für hohe Zerspanleistung
- dynamische Achsbewegungen für kurze Bearbeitungszeiten
3
Flexibel & wirtschaftlich
- Universal-Fräskopf mit -2,5° Unterschnitt
- reduzierte Rüst- und Umspannzeiten
- Bearbeitung großer Werkstücke bei kompakter Maschinenfläche
4
Ready4Automation
Die GP1350 ist vollständig für automatisierte Produktionsumgebungen ausgelegt.
Mögliche Erweiterungen:
- Palettenwechsler
- Palettenspeichersysteme
- GROB-Robotersysteme (GMR)
Bearbeitungsbeispiele

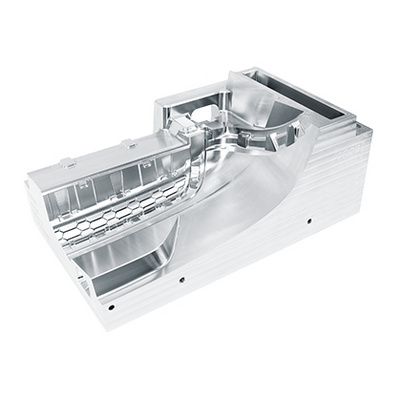

Bumper Mold
| Branche | Werkzeug- und Formenbau |
| Material | 1.2312 |

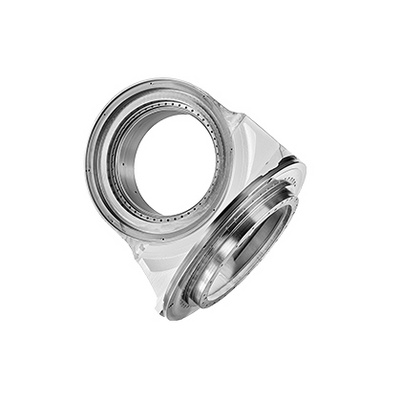

Schwenktisch
| Branche | Maschinenbau |
| Material | GG25 |

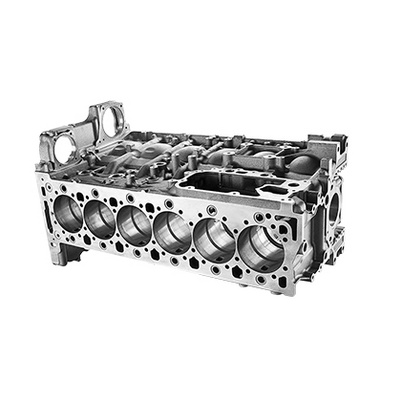

Zylinderkurbelgehäuse
| Branche | Automotive |
| Material | Aluminiumlegierung |
